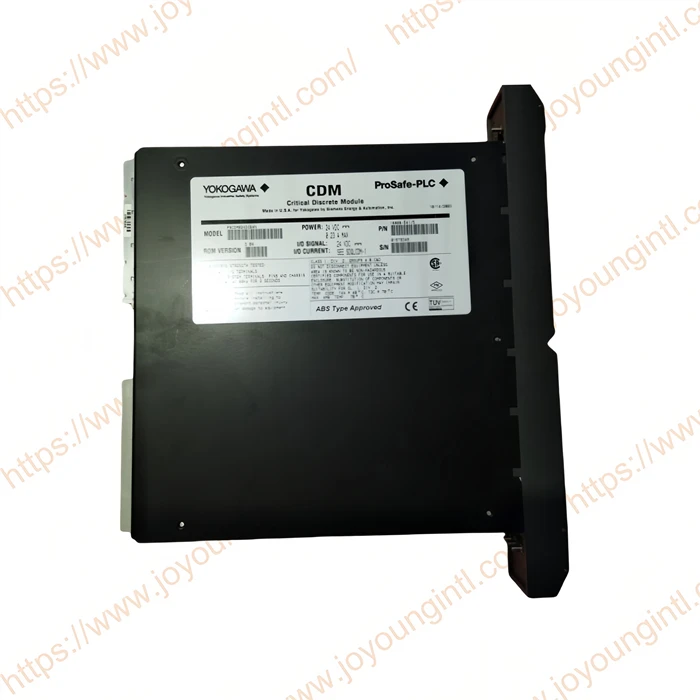

YOKOGAWA PSCDM024DCBAN 16809-541/5 Modúl Criticiúil Scoite

Is Modúl Scoite Criticiúil é PSCDM024DCBAN ó Yokogawa, a úsáidtear go príomha chun comharthaí digiteacha a fháil agus a aschur i gcórais rialaithe uathoibrithe tionsclaíocha.PSCDM024DCBAN is mó a úsáidtear i gcórais rialaithe próisis Yokogawa, mar an tsraith CENTUM clasaiceach DCS (Córas Rialaithe Dáilte) agus ardáin rialaithe grád tionscail eile. Ós rud é gur "modúl scoite criticiúil" é an modúl, de ghnáth bíonn sé ceangailte leis na tascanna I/O a bhaineann le sábháilteacht nó próisis chriticiúla, agus úsáidtear é chun na comharthaí scoite riachtanacha a bhailiú nó a rialú.

Is gnáth-sholáthar cumhachta oibre é PSCDM024DCBAN le hionchur DC 24V, atá oiriúnach do thimpeallacht voltas caighdeánach na gcóras rialaithe tionsclaíoch.
Voltas soláthair cumhachta: 24V DC (le raon lamháltais áirithe, mar shampla ± 15%);
Tomhaltas reatha: réasúnta íseal (tá tomhaltas cumhachta an mhodúil féin beag), ach nuair a bhíonn ilbhealaí ceangailte, ba cheart dáileadh cumhachta a mheas de réir dearadh an chórais;
Is féidir le dearadh an mhodúil luaineachtaí soláthair cumhachta rialaithe tionsclaíocha coitianta a sheasamh, oiriúnú do mhéid áirithe titim voltais nó cur isteach, agus ag an am céanna, bearta a dhéanamh maidir le scagadh agus cobhsaíocht an tsoláthair chumhachta.

Comhéadan cumarsáide:

Comhéadan RS-232C

Port sraitheach RS-422

Ethernet

Modhanna rialaithe tacaithe: lena n-áirítear rialú suímh, rialú luais, agus rialú chasmhóiminte.

Prótacail chumarsáide tacaithe: éascaíonn siad malartú sonraí le gléasanna nó córais eile.

Cumraíocht iomarcach: tacaíonn sé le cumraíocht iomarcach chun iontaofacht an chórais agus caoinfhulaingt lochtanna a fheabhsú.

Feidhm dhiagnóiseach: tacaíonn sé le feidhm dhiagnóiseach, ar féidir léi lochtanna sa chóras a bhrath agus a thuairisciú go pras.

Sraith Táirge: Baineann an modúl seo le sraith VP de rialtóirí tionsclaíocha Yokogawa, a bhfuil cáil orthu as a n-ardfheidhmíocht, dearadh modúlach, éasca le húsáid, agus comhoiriúnacht leathan.

Réimsí iarratais: uathoibriú tionsclaíoch, rialú próisis, rialú meaisín, bainistíocht fuinnimh, uathoibriú foirgneamh, trealamh saotharlainne, córais iompair, monatóireacht comhshaoil, agus réimsí eile.

Gnéithe teicniúla: ionstraimí rialaithe próisis ard-chruinneas agus ard-iontaofachta, atá oiriúnach do pheitriceimiceach, cumhacht leictreach, miotalóireacht, cóireáil séarachais, bia agus dí, cógaisíochta, agus réimsí eile.

Tá 24 cainéal comhartha scoite ag an Modúl Criticiúil Scoite, ag brath ar a chineál sonrach, agus is féidir leis comharthaí loighic 24V DC a láimhseáil ar-láithreán.
Ionchur Scoite: Bailíonn sé comharthaí cainníochta lasca ar-suíomh;
Aschur Scoite: Aschuir comharthaí rialaithe trí athsheachadáin a thiomáint, aistrigh rudaí forghníomhaithe cainníochta, srl .;
Caighdeán Leibhéal: Comhlíonann sé le caighdeán tionsclaíoch leibhéal loighic DC 24V;
Meicníocht Leithlisithe: Is féidir an modúl a dhearadh le struchtúr leithlisithe ionchuir/aschuir chun cumas frith-idirghabhála a fheabhsú.
Tacaíonn an cineál seo de mhodúil scoite de ghnáth le hionchur cineáil reatha agus is furasta comhoibriú le gléasanna ar-suíomh le haschuir NPN/PNP.

Éilíonn an modúl rialaithe tionsclaíoch, go háirithe i dtimpeallacht DCS, aonrú:

Aonrú cumhachta agus comhartha: Cosc a chur ar thorann cumhachta ó thionchar a dhéanamh ar thomhas comhartha.
Leithlisiú ionchuir agus aschuir: Laghdaíonn sé lúba trasnaíochta;
Tá an modúl scoite amach ón mbus backplane, rud a chosc ar scaipeadh torann an bhus.

Tá an modúl iomlán i bhfoirm plug-i gcárta I/O agus is gnách é a shuiteáil ar iarnród DIN nó ar raca eitleáin chúl an chomh-aireachta rialaithe tionsclaíoch. Déantar é a chomhcheangal le modúil eile agus an príomh-aonad rialaithe chun córas rialaithe iomlán a fhoirmiú.
Struchtúr dlúth, méid measartha;
Tacaigh le suiteáil iomlán ard-dlúis;

Úsáideann córas Yokogawa struchtúr iomarcaíochta dúbailte i rialú próisis ríthábhachtach. Is féidir an PSCDM024DCBAN a úsáid le haghaidh aiseolais comhartha scoite i gcórais sábháilteachta, mar shampla stáit teagmhála PLCanna sábháilteachta iomarcacha a bhailiú, lena n-úsáid chun aistriú iomarcaíochta córais a chinneadh, etc.

Sonraíochtaí Suiteála:
Le linn briseadh cumhachta, déan suiteáil/díchóimeáil: Seachain turraing leictreach;
Bunús ceart a chinntiú: Laghdaigh cur isteach EMI/torainn;
Tá an bus backplane ceangailte go dlúth ach níl sé ró-phlódaithe, ag cinntiú cumarsáid bus iontaofa.
Sonraíochtaí Cáblú: Bain úsáid as sreanga den limistéar trasghearrtha cuí agus marcáil i gceart iad.
