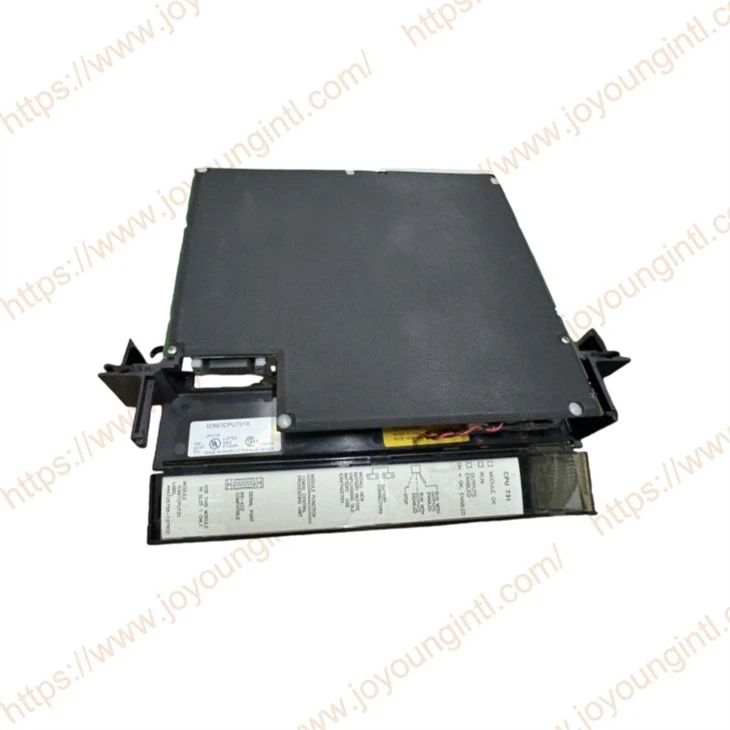

IC697CPU731 Láraonad Próiseála

Is LAP Sliotán amháin PLC é an IC697CPU731 a chónaíonn i raca IC697CHS PLC. Tá an CPU 731 ríomhchláraithe agus cumraithe ag bogearraí ríomhchláraithe bunaithe ar MS-DOS nó Windows{{-chun meaisíní, próisis agus córais láimhseála ábhar a rialú i bhfíor-am. Déanann an CPU 731 cumarsáid le modúil I/O agus roghanna cliste thar raca-eitleán suite (IC697CHS750, 782, 783, 790, 791) tríd an bhformáid Caighdeánach VME C.1.

I measc na modúil roghanna tacaithe tá modúil Chomhéadain IC697 LAN, roinnt modúl Comhphróiseálaí, Rialaitheoir Bus do tháirgí IC660/661 I/O, modúil Chumarsáide, Comhéadan Nasc I/O, agus gach ceann de na modúil I/O scoite agus analógacha IC697.

Is féidir oibriú an mhodúil a rialú ag an lasc trí-suíomh nó go cianda ag ríomhchláraitheoir agus bogearraí ríomhchlárúcháin ceangailte. Cuirtear stádas LAP in iúl ag trí stiúir glas ar thaobh tosaigh an mhodúil.

Suiteáil:

Tá sé de fhreagracht ar an OEM, an t-chomhtháthóir córais, nó an t-úsáideoir deiridh an trealamh PLC a shuiteáil i gceart le haghaidh oibriú sábháilte agus iontaofa. Soláthraíonn lámhleabhair táirge faisnéis mhionsonraithe maidir le suiteáil, tosaithe, agus úsáid cheart an trealaimh PLC. Déanann an lámhleabhar suiteála, seolta le do bhogearraí ríomhchlárúcháin PLC, cur síos ar conas an trealamh a shuiteáil i gceart. Más rud é go gcaithfidh an tsuiteáil PLC cloí le caighdeáin tacaithe, amhail Treoracha FCC nó CE, féach le do thoil do na Ceanglais Suiteála um Chomhlíonadh na gCaighdeán, seolta le bogearraí ríomhchláraithe PLC, le haghaidh treoirlínte breise

Bí cinnte go bhfuil an chumhacht don PLC casta as roimh an modúl LAP 731 a shuiteáil

Ceangail an ceallraí le ceachtar de na nascóirí ceallraí ar an modúl

Cuir an lasc scoránaigh sa suíomh STOP

Suiteáil raca 0 i sliotán 1

Cas ar an chumhacht

Ba cheart don mhodúl cumhacht suas agus blink an LED barr. Nuair a bheidh na diagnóisic críochnaithe go rathúil, fanann an LED barr ar aghaidh agus tá an dara agus an tríú LED múchta. Tá an LAP réidh anois le bheith ríomhchláraithe. Tar éis don chlár a bheith fíoraithe, féadfar an lasc scoránaigh a aistriú go dtí an suíomh modh oibríochta cuí. Léiríonn na soilse faoi stiúir suíomh an lasc scoránaigh, stádas cosanta cuimhne, agus staid an chláir.

Ceangal Ríomhchláraitheoir, Ethernet TCP/IP:

Chun do ríomhchláraitheoir a nascadh trí líonra Ethernet TCP/IP ní mór modúl Comhéadain Ethernet a shuiteáil sa PLC. Is féidir é seo a bheith ina Rialaitheoir Ethernet, IC697CMM741, nó Comhéadan Ethernet (Cineál 2), IC697CMM742. Sula nascann tú do ríomhchláraitheoir agus PLC le líonra Ethernet TCP/IP, ní mór duit an seoladh IP a shocrú sa Chomhéadan Ethernet. Tar éis an seoladh IP a shocrú, ceangail an PLC agus an ríomhchláraitheoir atá ag rith bogearraí Windows leis an gComhéadan Ethernet. Le haghaidh faisnéis níos mionsonraithe faoin nasc ríomhchláraitheoir trí Ethernet TCP/IP, féach Lámhleabhar Úsáideora TCP/IP Ethernet Communications (Cineál 2) agus lámhleabhar ríomhchláraithe Windows, GFK-1295.

Cumraíocht:

Tá an CPU IC697 agus an córas I/O cumraithe le bogearraí ríomhchlárúcháin MS{{1}DOS nó Windows-bunaithe. Níl aon lasca DIP nó geansaithe a úsáidtear chun an córas a chumrú. Fíoraíonn an LAP cumraíocht iarbhír an mhodúil agus an raca ag cumhacht-suas agus go tréimhsiúil le linn oibríochta. Caithfidh an chumraíocht iarbhír a bheith mar an gcéanna leis an gcumraíocht ríomhchláraithe. Tuairiscítear diallais chuig feidhm phróiseálaí aláraim an LAP le haghaidh freagra lochta cumraithe. Féach ar Thagairt 1 le haghaidh cur síos ar fheidhmeanna cumraíochta.
